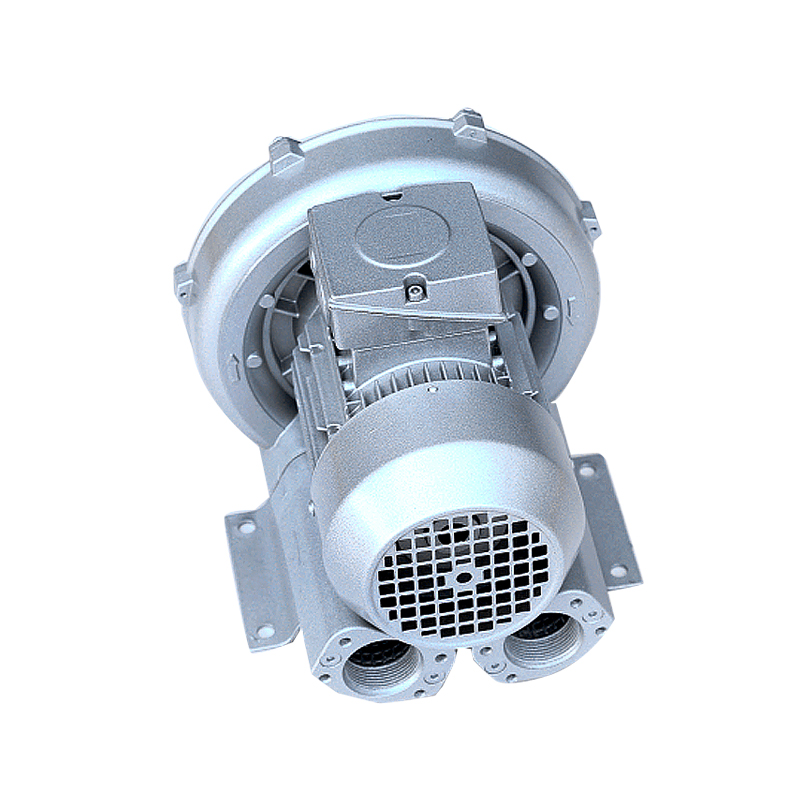

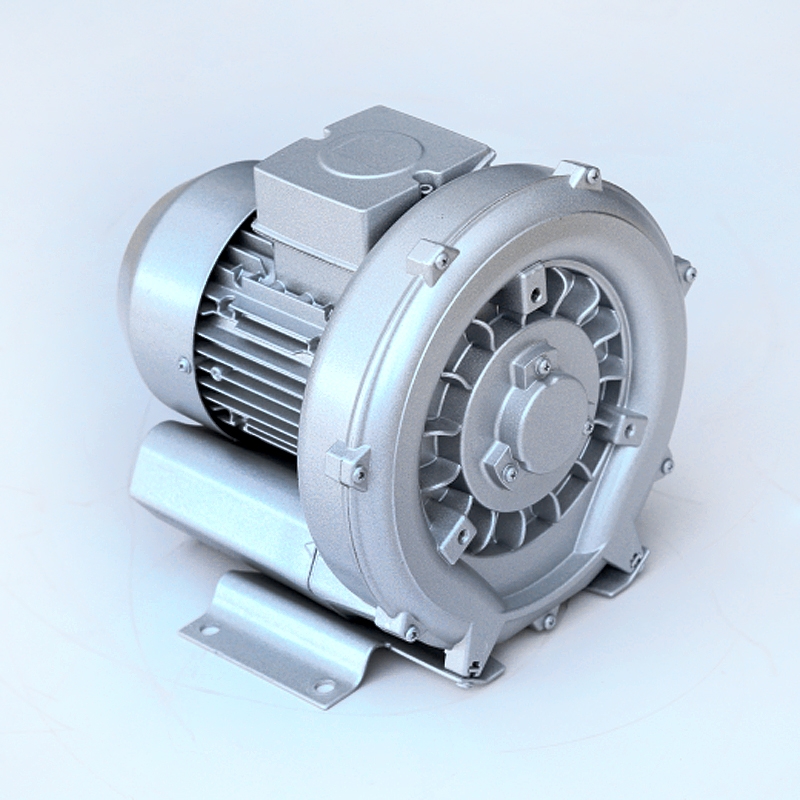

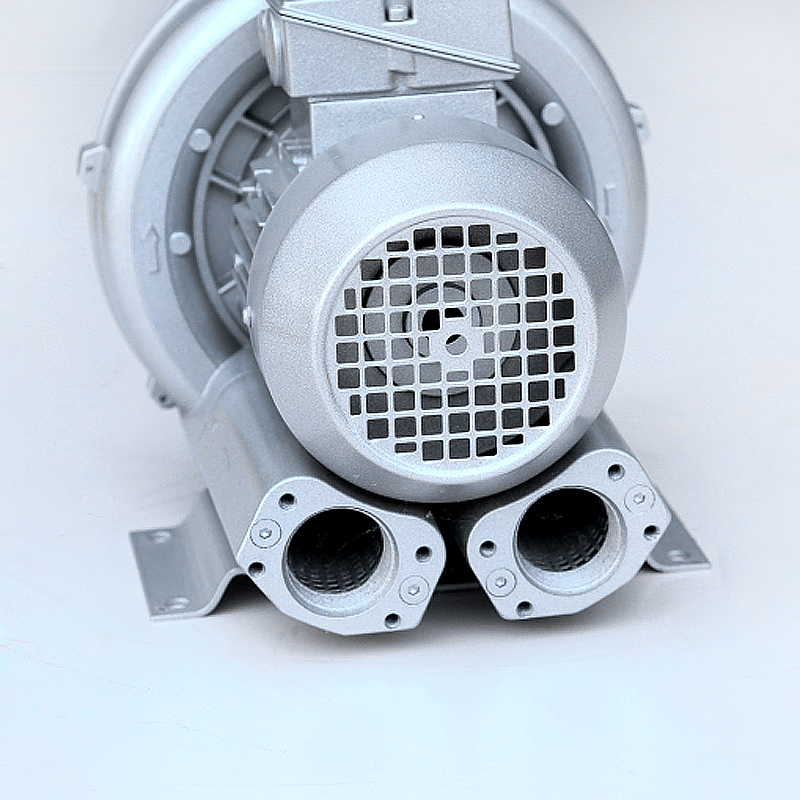

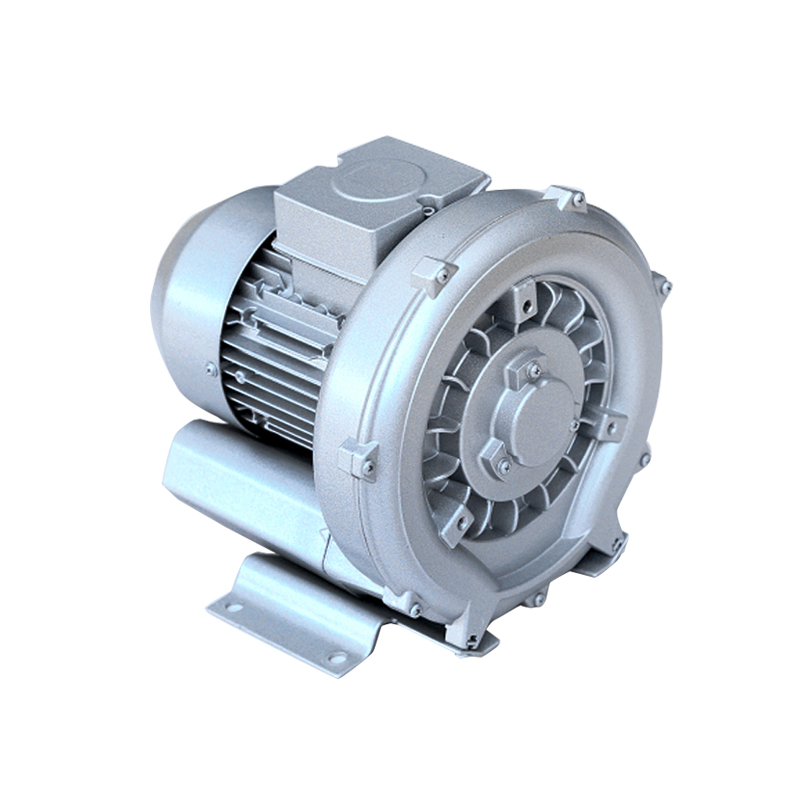

产品名称：旋涡高压风机2SG4107AH26 1.3KW
旋涡高压风机的工作原理：
当叶轮转动时，由于离心力的作用，风向标促使气体向前向外运动，从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口吸入)侧槽,当它进入侧通道以后，气体被压缩，然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时，每个叶轮片增加了压缩和加速的程度,随着旋转的进行，气体的动能增加，使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点，气体即被挤出叶片并通过出口消声器排出泵体。

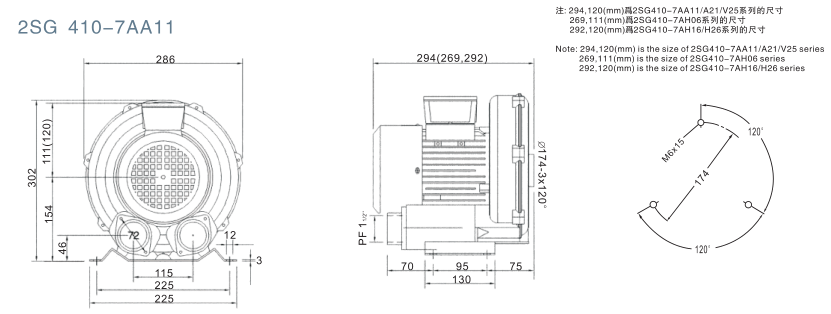

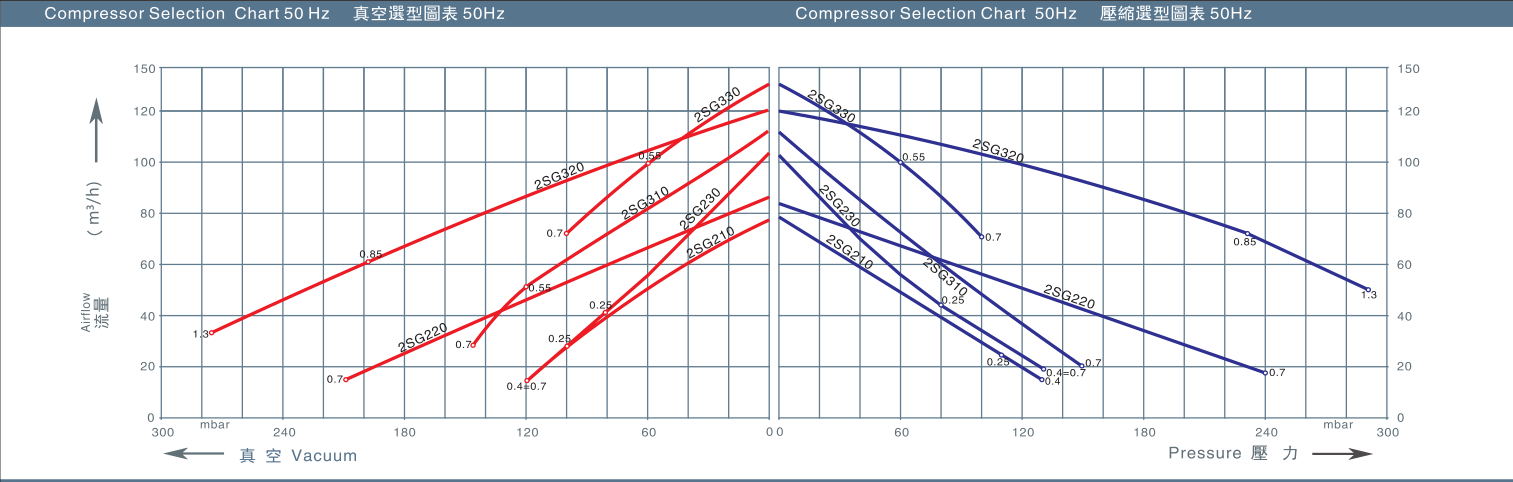

旋涡高压风机原理图：
| 2SG深鼓風機選型性能表 | |||||||||
| Model 型波 | Frequency 魏率 | Rated Output 顾定功率 | Voltage 輸出電壓 | Current 禁定電流 | Max Airflow 排氣量 | Max Vacuum 額定吸入屋力 | Max Compressor 额定排氣壓力 | Noise 噪音 | Weight 重量 |
| HZ | KW | V | A | m3/h | mbar | mbar | dB(A) | kg | |
| 2SG490-7AH16 | 50 | 0.6 | 200-240Δ345-415Y | 2.8/1.6 | 140 | -120 | 120 | 63 | 14 |
| 60 | 0.85 | 220-275Δ380-480Y | 3.6/2.1 | 175 | -140 | 140 | 64 | ||
| 2SG410-7AH06 | 50 | 0.75 | 200-240345-415Y | 3.8/2.2 | 145 | -120 | 120 | 63 | 13 |
| 60 | 0.83 | 220-275Δ380-480Y | 3.75/2.15 | 175 | -130 | 130 | 64 | ||
| 2SG410-7AH16 | 50 | 0.85 | 200-240Δ345-415Y | 4.0/2.3 | 145 | -160 | 160 | 63 | 16 |
| 60 | 0.95 | 220-275Δ380-480Y | 3.85/2.25 | 175 | -160 | 160 | 64 | ||
| 2SG410-7AH26 | 50 | 1.3 | 200-240Δ345-415Y | 5.7/3.3 | 145 | -170 | 200 | 63 | 17 |
| 60 | 1.5 | 220-275Δ380-480Y | 6.0/3.5 | 175 | -210 | 220 | 64 | ||
| 2SG430-7AH06 | 50 | 0.75 | 200-240Δ345-415Y | 3.8/2.2 | 180 | -70 | 70 | 64 | 14 |
| 60 | 0.83 | 220-275Δ380-480Y | 3.8/2.2 | 210 | -50 | 50 | 65 | ||
| 2SG430-7AH16 | 50 | 0.85 | 200-240Δ345-415Y | 4.2/2.4 | 180 | -120 | 120 | 64 | 17 |
| 60 | 0.95 | 220-275Δ380-480Y | 4.0/2.3 | 210 | -90 | 70 | 65 | ||
| 2SG430-7AH26 | 50 | 1.3 | 200-240Δ345-415Y | 6.6/3.8 | 180 | -170 | 220 | 64 | 18 |
| 60 | 1.5 | 220-275Δ380-480Y | 6.9/4.0 | 210 | -200 | 160 | 65 | ||
| 2SG420-7AH36 | 50 | 1.6 | 200-240345-415Y | 7.5/4.3 | 150 | -280 | 280 | 66 | 25 |
| 60 | 2.05 | 220-275Δ380-480Y | 7.6/4.4 | 180 | -320 | 310 | 69 | ||
| 2SG420-7AH46 | 50 | 2.2 | 200-240Δ345-415Y | 9.7/5.6 | 150 | -330 | 440 | 66 | 27 |
| 60 | 2.55 | 220-275Δ380-480Y | 10.0/5.8 | 180 | -350 | 420 | 69 | ||
| 2SG590-7AH26 | 50 | 1.1 | 200-240Δ345-415Y | 5.7/3.3 | 210 | -130 | 150 | 64 | 23 |
| 60 | 1.7 | 220-275Δ380-480Y | 6.0/3.5 | 255 | -180 | 210 | 70 | ||
| 2SG510-7AH06 | 50 | 0.85 | 200-240Δ345-415Y | 4.0/2.3 | 210 | -110 | 100 | 64 | 20 |
| 60 | 0.95 | 220-275Δ380-480Y | 4.2/2.4 | 255 | -80 | 70 | 70 | ||
| 2SG510-7AH16 | 50 | 1.3 | 200-240Δ345-415Y | 6.6/3.8 | 210 | -170 | 170 | 64 | 22 |
| 60 | 1.5 | 220-275Δ380-480Y | 6.9/4.0 | 255 | -150 | 140 | 70 | ||
| 2SG510-7AH26 | 50 | 1.6 | 200-240Δ345-415Y | 7.5/4.3 | 210 | -200 | 190 | 64 | 23 |
| 60 | 2.05 | 220-275Δ380-480Y | 7.6/4.4 | 255 | -220 | 210 | 70 | ||
| 2SG510-7AH36 | 50 | 2.2 | 200-240Δ345-415Y | 9.7/5.6 | 210 | -220 | 270 | 64 | 25 |
| 60 | 2.55 | 220-275Δ380-480Y | 10.3/6.0 | 255 | -260 | 290 | 70 | ||
